微軟Azure IoT 中心是一個基于Azure云服務構建的端到端IoT SaaS（軟件及服務）平臺，可以為企業及個人用戶提供實現靈活、輕松、便捷的物聯網服務，具備低成本、高效率、無需施工等優勢。

物通博聯工業智能網關支持接入微軟Azure IoT中心，快速實現PLC、儀器儀表、傳感器、工業機器人、數控機床等設備數據采集到微軟云平臺中，客從而實現對分布式設備的遠程監控、在線管理、故障告警、遠程控制和數據分析等功能。



操作步驟



1



微軟云平臺設置

打開https://portal.azure.cn/（微軟云）網頁，通過微軟云賬號登錄Microsoft Azure。

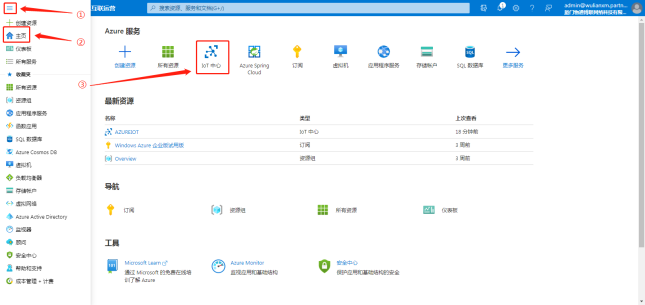

點擊IoT中心

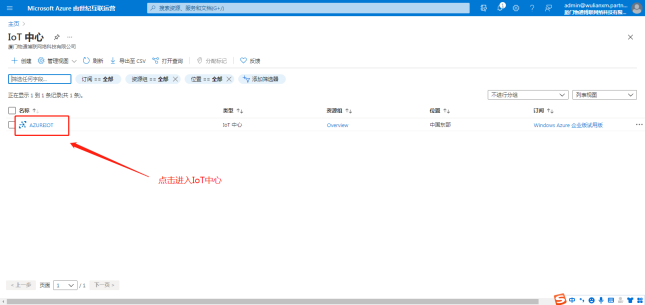

點擊進入IoT中心，初次試用需創建IoT中心。

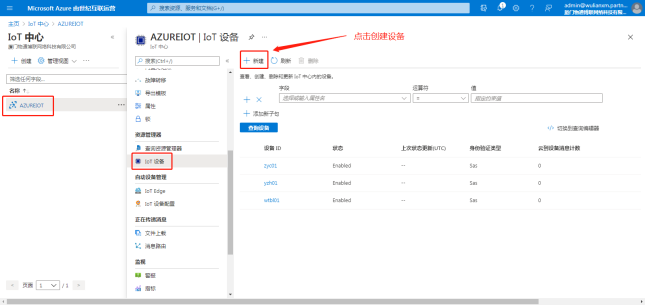

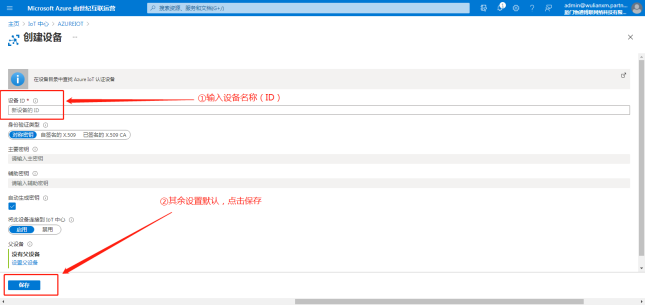

選擇IoT設備，點擊”新建”，創建一個IoT設備。



平臺端配置完畢。



2



使用微軟平臺提供的配置工具

（一）安裝配置工具SetupDeviceExplorer

如果沒有安裝dotnet 4.5.1以上framework，需要先安裝NDP452-KB2901907-x86-x64-AllOS-ENU.exe

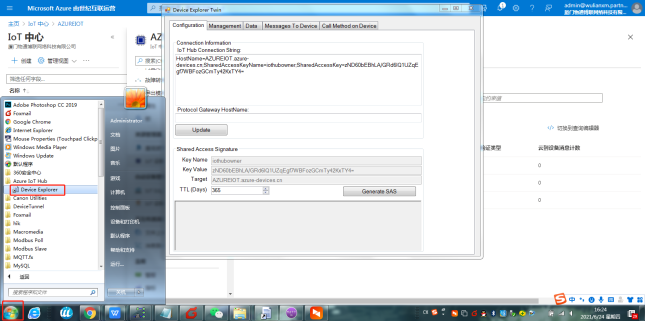

雙擊SetupDeviceExplorer.msi安裝配置工具，安裝成功后，運行界面如下



（二）在微軟提供的配置工具上同步設備信息

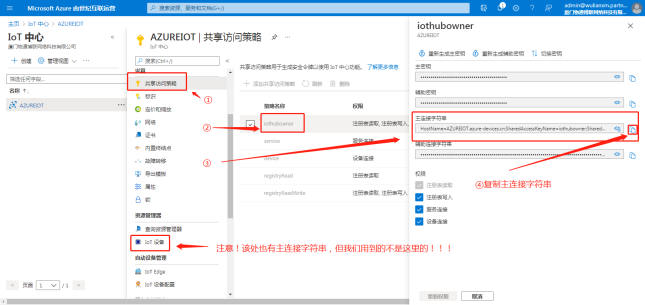

回到web云平臺IoT中心頁面，通過共享訪問策略頁面獲取連接信息

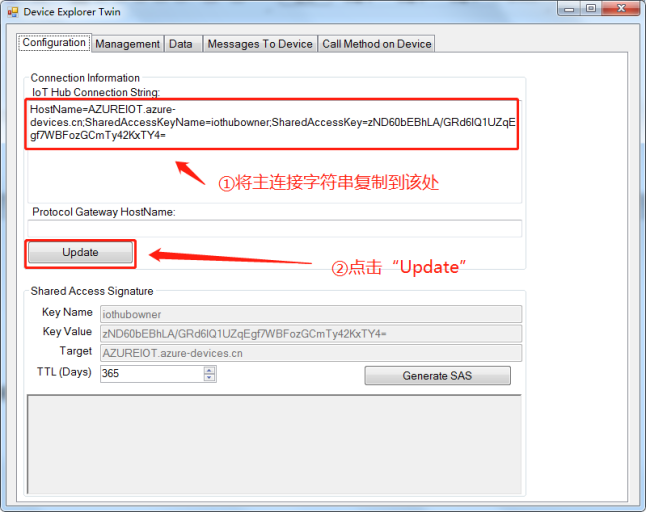

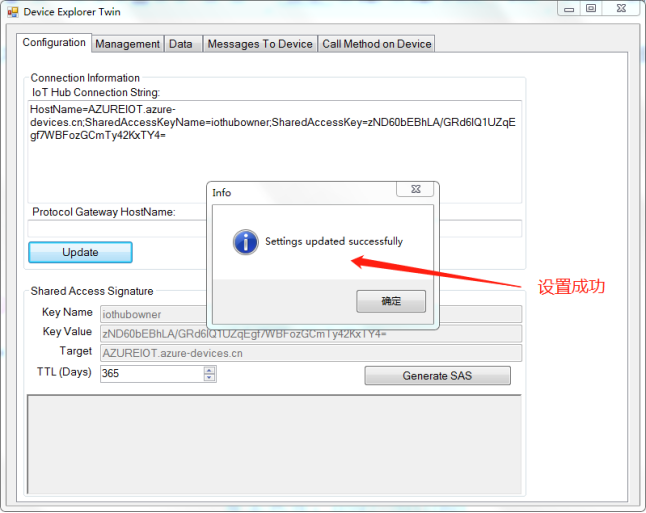

把主連接字符串拷貝出來，粘貼到配置工具，再點擊”update”；



切換到”Management”選項卡，點擊”create”或”refresh/list”按鈕，如果正常，就能夠把在平臺配置的設備信息同步下來。



（三）通過配置工具計算獲取訪問密碼(SAS)

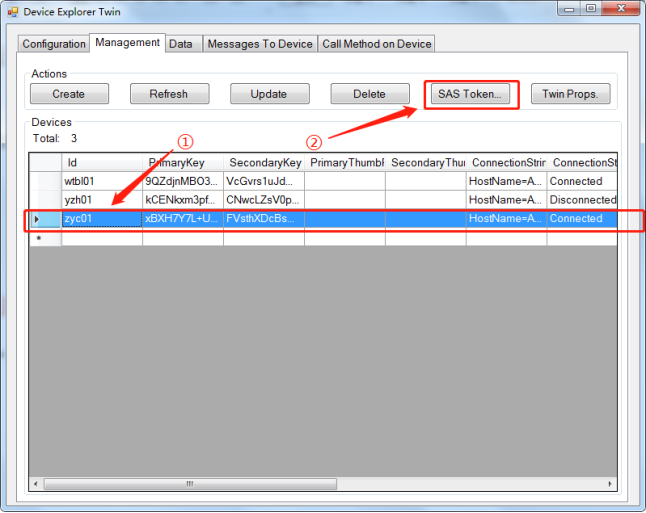

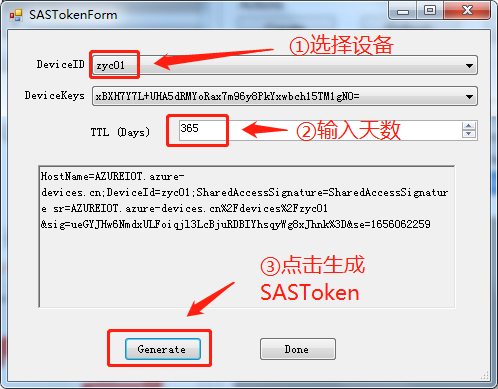

選中設備，再單擊”SAS Token”按鈕



在彈出對話框中配置TTL（有效果天數，比如356，即一年），再點擊”Generate”，生成sas token；



注意！密碼不是全部拷貝，只截取部分，如下（紅字部分）

HostName=AZUREIOT.azure-devices.cn;DeviceId=zyc01;SharedAccessSignature=SharedAccessSignaturesr=AZUREIOT.azure-devices.cn%2Fdevices%2Fzyc01

&sig=ueGYJHw6NmdxULFoiqjl3LcBjuRDBIYhsqyWg8xJhnk%3D&se=1656062259



3



使用微軟平臺提供的配置工具





（一）配置基本信息

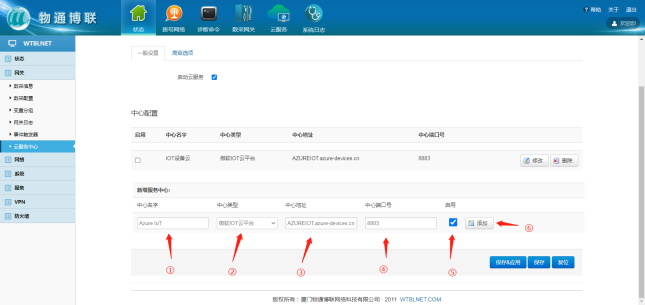

選擇“微軟云平臺”，打開物通博聯網關WEB界面，新建一個連接中心，中心類型選擇微軟IoT云平臺，輸入相應信息，勾選啟用，點擊“添加”

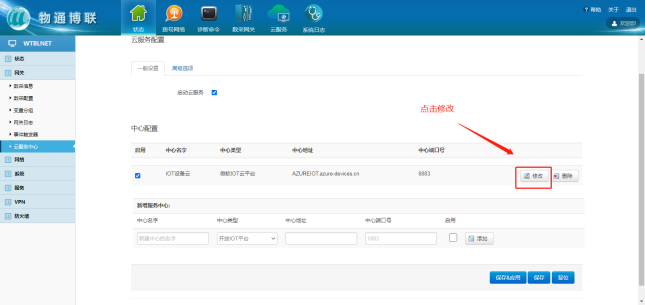

點擊修改，填寫對應數據

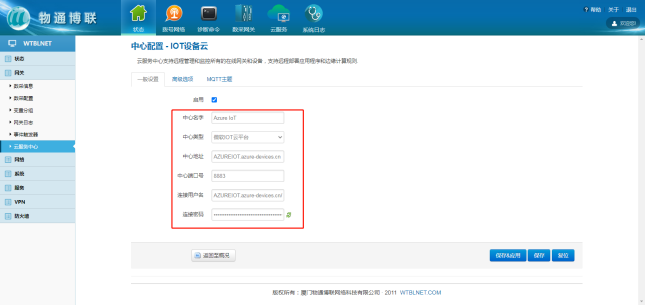

補全參數



中心地址：AZUREIOT.azure-devices.cn

其中AZUREIOT是由微軟云web頁面生成的字段；

中心端口：8883

中心類型：微軟云平臺

用戶名：AZUREIOT.azure-devices.cn/zyc01

zyc01是創建的設備名稱（網關）;

連接密碼（上文SASToken生成）：

SharedAccessSignature

sr=AZUREIOT.azure-devices.cn%2Fdevices%2FTest01&sig=OtUB0BqEi3HaA9Rt9RtMRypWtZ2VW0CFd4fl4nCA 7To%3D&se=1655521938

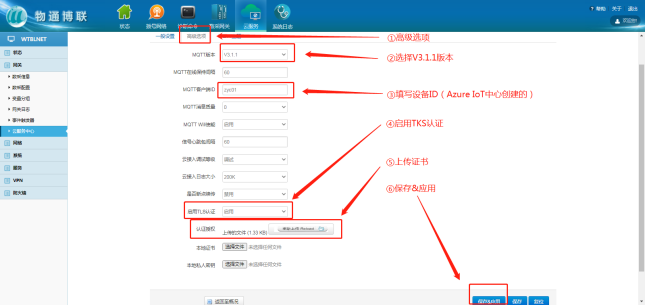

MQTT版本選擇:3.1.1

MQTT客戶端ID填寫設備ID（例如zyc01）

認證授權證書：上傳azure-ca.crt

配置完成后，重啟cloud生效；

（二）查看網關上報數據

打開配置工具軟件，切換到”data”選項卡，再點擊”monitor”按鈕進行消息接收；



（三）立即讀數據

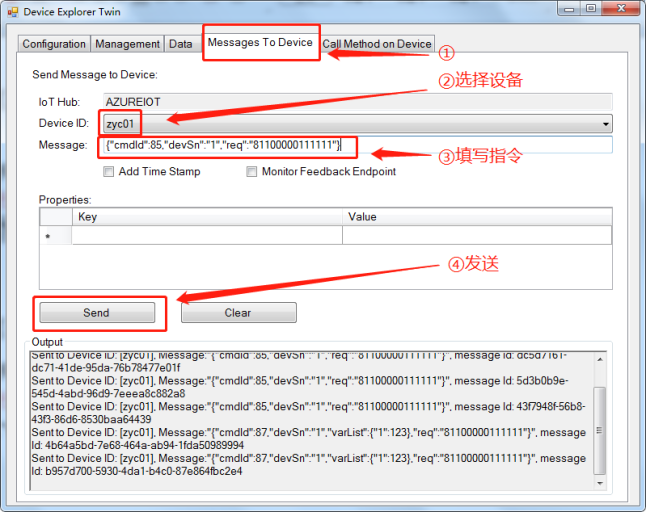

打開配置工具軟件，切換到”Message To Device”選項卡，在”Message”輸入框，填寫要下發的消息

比如（根據實際配置進行修改）：

{"cmdId":85,"devSn":"1","req":"81100000111111"}



（四）立即寫數據

打開配置工具軟件，切換到”Message To Device”選項卡，在”Message”輸入框，填寫要下發的消息

比如（根據實際配置進行修改）：

{"cmdId":87,"devSn":"1","varList":{"4x1":123},"req":"81100000111111"}



*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
