本次項目實施內容主要包括：機床數據采集、設備維保、設備點巡檢、可視化分析看板等功能模塊。現場設備主要為兄弟、三菱、哈斯等機床設備，包括車床、立式加工中心、臥式車銷中心、滾齒機等多種設備類型，通過接入物通博聯5G工業網關，實現機床設備數據采集到局域網MES系統中，從而實現生產設備的實時在線監控、設備維修維護管理、可視化看板等功能，為企業對設備狀態統計、設備效率分析提供直觀的數據圖表展現，為企業設備維修保養提供快速響應的管理平臺，保障生產設備良好運轉，提高企業生產效能。 1兄弟、三菱、哈斯等機床設備調研

明確兄弟、三菱、哈斯等機床的型號、所采用的控制系統以及具備的數據接口類型（如以太網接口、串口等），同時確認機床支持的數據通信協議。同時構建穩定的車間局域網，讓工業智能網關和MES系統服務器都能接入該網絡，確保網絡連接正常。

2.網關與機床的連接

網卡機床可以使用RJ45網線把機床和工業智能網關連接起來，部分串口機床需要使用串口轉以太網模塊，將串口數據轉換為以太網數據。

3.網關配置

把工業智能網關接入網絡后，在瀏覽器中輸入網關的管理IP地址，登錄網關的管理界面，進行網關的網絡參數配置，包含IP地址、子網掩碼、網關等，保證網關能夠和車間局域網正常通信。

在網關管理界面中添加機床設備機型。依據機床支持的數據通信協議，選擇對應的協議驅動進行配置，例如OPCUA、Modbus等。按照機床的實際情況，設置設備的連接參數，像IP地址、端口號、站號等。

4.數據采集配置

明確需要從機床采集的數據點，例如機床的運行狀態、加工參數、生產數量等。同時設置采集頻率、數據類型等參數。可以依據實際需求，設置不同的數據采集頻率，以平衡數據的實時性和網絡帶寬的占用。

5.網關與MES系統的連接

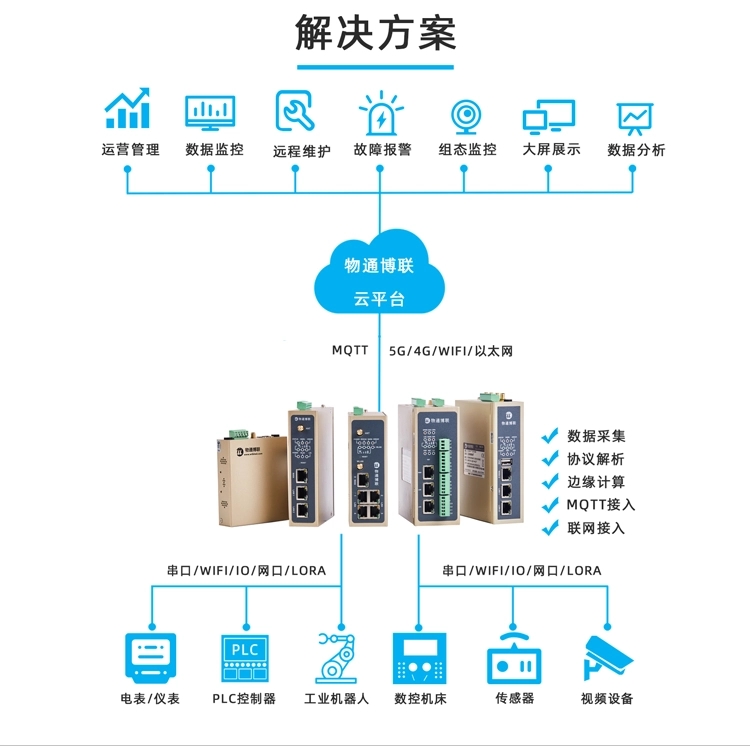

物通博聯工業智能網關支持多種與MES系統的數據格式，如MQTT、HTTP、OPCUA等。根據MES系統的接口要求，選擇合適的連接方式，如5G、4G、WIFI、以太網等。

6.數據傳輸與驗證

完成上述配置后，在網關管理界面中啟動數據采集和傳輸功能。網關會按照配置的采集頻率，從機床采集數據，并將數據發送到MES系統。在MES系統中查看接收到的機床數據，驗證數據的準確性和完整性。可以通過對比機床現場顯示的數據和MES系統中顯示的數據，檢查數據是否一致。

7.MES系統的數據處理與應用

MES系統接收到機床數據后，將數據存儲到數據庫中。可以根據數據的特點和使用需求，設計合理的數據庫表結構。管理人員對采集到的機床數據進行分析和處理，例如實時監控機床的運行狀態、計算機床的利用率、分析加工質量等。也能將機床數據與MES系統的其他業務流程進行集成，如生產計劃排程、質量管理、設備維護等。
