西門子S7-300是一款高性能、應用廣泛的PLC設備，模塊化、分布式結構以及簡單易學的操作，使得西門子S7-300成為中小型應用的高性價比方案。如電氣設備、數控機床、紡織機械、包裝機械、制造生產線，受到很多企業的青睞。

在實際使用中，我們往往會遇見PLC出現故障，進而影響到設備運行與數據采集工作，帶來很多不必要的損失。因此，我們需要學習西門子PLC的故障判斷方法與高效實用的維護方案。

一、常見的故障判斷
西門子PLC自帶很多指示燈，在出現故障時，可以通過狀態燈去簡單判斷PLC的故障類型。 SF燈（系統出錯/故障顯示，紅色）CPU硬件故障或軟件錯誤時亮。
BATF燈（電池故障，紅色）電池電壓低或沒有電池。
DC5V燈（+5V電源指示，綠色）5V電源正常時亮。
FRCE燈（強制，黃色）至少有一個I/O被強制時亮。
RUN燈（運行方式，綠色）CPU處于RUN狀態時亮;重新啟動時以2Hz的頻率閃爍;HOLD（單步、斷點）狀態時以0.5Hz的頻率閃爍。
STOP燈（停止方式，黃色）CPU處于STOP，HOLD狀態或重新啟動時常亮。
BUSF燈（總線錯誤，紅色）僅包含帶有內置DP端口的處理器才有。

二、遠程維護解決方案

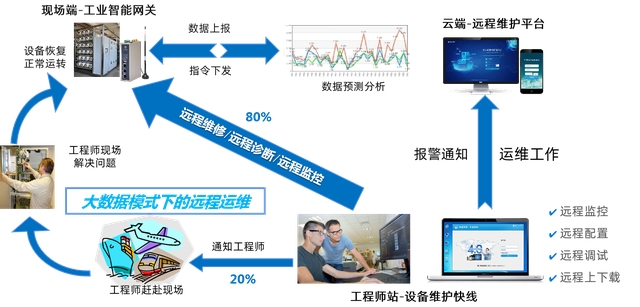

通過物通博聯“設備遠程快線”可以遠程定位網關和PLC設備的IP地址，搭建穩定可靠的遠程維護通道，工程師可以通過遠程設備快線與編程軟件對PLC進行操作，程序上下載、程序調試、指令更新等等，都能輕松操作。 1.若SF燈為紅色，則表示PLC系統出現錯誤，可以檢查硬件串口是否接觸不良或者損壞；若硬件排查無誤，則需要對程序進行更新上下載，重新進行診斷，可以自動生成診斷日志。
2.若BF燈閃爍，則說明分布在域總線或DP從站的PROFIBUS-DP總線有問題。需要檢查硬件物理層是否成功通訊，相關的通訊數據及通訊類型是否正確。
3.若模擬量模塊上的SF紅燈亮，CPU燈正常，則說明該模塊有問題。尋找到對應模塊，具體操作同SF燈一致，排查軟硬件，進行PLC的程序上下載。如果多次出現故障，則從設備運行穩定性考慮。

通過遠程維護，工程師可以不必面對舟車勞累，公司也能節省差旅食宿的額外花銷。既能快速及時的對PLC設備進行維護，也能優化服務提升企業形象，有助于企業降本升效，提升數字化管理水平。
